SWITCH ATTE IP-8-20-E DO 8 KAMER IP

Zestaw do 8 kamer IP, w obudowie wewnętrznej ABOX-E, zasilacz 96W, switch PoE 10 portowy (8xPoE 10/100Mbps + 2xGigabit Uplink), bezpieczniki elektroniczne, typu IP-8-20-E

Przeznaczenie

 Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

 Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

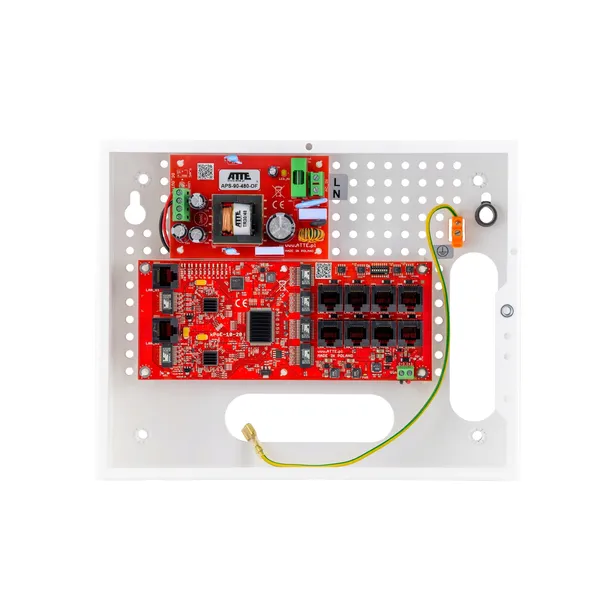

W skład zestawu wchodzą:

• 1x obudowa ABOX-E
• 1x zasilacz APS-90-480-OF
• 1x switch xPoE-10-20-OF

Najważniejsze cechy i funkcje:

• obsługa kamer 4K Ultra HD
• możliwość zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE
• bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• możliwość wyłączenia zasilania na portach PoE
• wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• do 40W mocy na portach PoE (LAN_1 do LAN_8)
• łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• wysoka sprawność modułu zasilacza (>90%)
• łatwy i szybki serwis instalacji dzięki modułowej budowie
• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
• montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
• możliwość zachowania zapasu kabli wewnątrz obudowy
• przepusty kablowe z tyłu obudowy
• dystans do ściany/powierzchni montażowej

Specyfikacja

Porty LAN10 portów RJ45(8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)Obsługiwane odbiorniki PoE (standard / moc max)802.3af - do 15,4W LAN_1...LAN_8 (Vin > 48VDC)802.3at - do 30W LAN_1...LAN_8 (Vin > 48VDC)PoE PASSIVE - do 40W LAN_1...LAN_8Wyjścia PoE (standard / tryb zasilania)LAN_1...LAN_8PoE PASSIVE, mode B (4,5+) (7,8-)Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)LAN_1...LAN_80,75A / elektroniczny (auto-powrót)Mikroprzełączniki SW1 (DIP switch)przełączniki 1...8 "PoE ON/OFF"- zasilanie PoE na portach LAN_1...LAN_8Zasilacz sieciowy (rodzaj / typ)impulsowy SMPS /APS-90-480-OFZabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)9A, elektroniczne (po zwarciu może być wymagany restart zasilacza)Zabezpieczenie termiczne zasilaczaTSD (thermal shutdown) 130°C, wymaga restartuZakres napięcia wejściowego zasilacza / zabezpieczenie wejścia180...240VAC / T3,15A bezpiecznik topikowy F1Moc wyjściowa zasilacza (ciągła)96WSprawność zasilacza92% @90WNapięcie wyjściowe zasilacza (zasilania kamer PoE)48V +/-2%Montaż obudowynaścienny, otwory montażowe 6mmMontaż urządzeń wewnątrz obudowysystemowe otworowanie 4,8mm w rastrze 10,8mmZakres temperatur pracy-10°C...+40°CObudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe)ABOX-E / metalowa / biała / tamper otwarcia / tył obudowy, dystans do ścianyWymiary / masa netto / stopień ochrony250x200x85mm / 1,51kg / IP20
